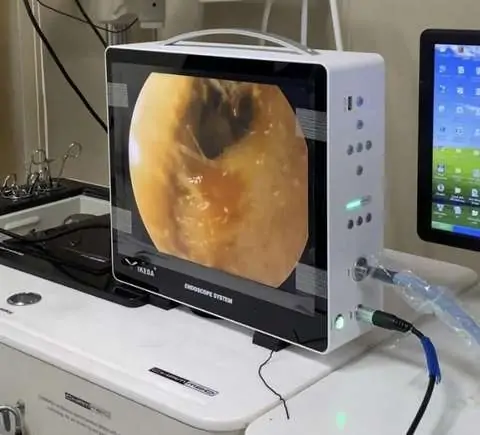

Hệ Thống Nội Soi Tai Mũi Họng All-in-one YKD-9003

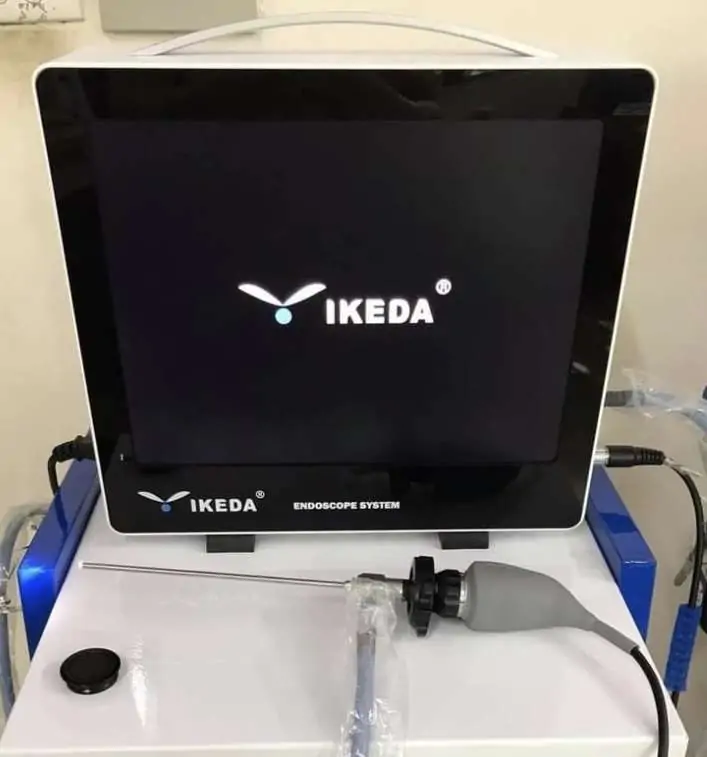

Hệ thống nội soi tai mũi họng YKD-9003 – xử lý ảnh tích hợp nguồn sáng công suất 30W và màn hình 15inch được sử dụng rộng rãi trong nội soi tai mũi họng, chỉnh hình, tiết niệu, phụ khoa…Nó tương thích với tất cả các loại ống soi dạng cứng và dạng mềm.

Tổng quan về hệ thống nội soi tai mũi họng all-in-one ykd-9003

Hệ thống nội soi tai mũi họng all-in-one ykd-9003 là hệ thống nội soi tai mũi họng là một bộ thiết bị sử dụng công nghệ nội soi để kiểm tra và khám phá các vùng trong tai, mũi và họng của bệnh nhân.

Hướng dẫn sử dụng hệ thống nội soi tai mũi họng all-in-one ykd-9003

Dưới đây là một số hướng dẫn cụ thể khi sử dụng hệ thống nội soi tai mũi họng all-in-one ykd-9003

Chụp ảnh và quay video

Hướng dẫn sử dụng khi chụp ảnh và quay video:

Chụp ảnh

1. Cắm ổ USB vào cổng USB ở phía trước máy
2. Nhấn nút “F” (nút đóng băng hình ảnh) trên máy khi bạn cần đóng băng hình ảnh

Quay video

1. Cắm ổ USB vào cổng USB ở phía trước máy
2. Nhấn nút “1-recording” trên bảng điều khiển khi bạn cần quay video
3. Khi đó, đèn chỉ báo sẽ sáng phía trên cổng USB
4. Đèn chỉ báo sẽ vẫn sáng khi đang quay video
5. Hãy ấn nút quay video lần nữa, việc quay video sẽ được kết thúc
6. Đèn chỉ báo nhấp nháy 3 lần, video vẫn được lưu
7. Video sẽ được lưu ở ổ USB và đèn chỉ báo sẽ tối dần và tắt hẳn

Chọn chế độ OTO/NEURO and phạm vi sợi quang

1. Mặc định của nhà máy là chế độ OTO/NEURO
2. Chuyển chế độ khác

Vui lòng lưu ý máy có chế độ nhớ, nếu bạn giữ chế độ của phạm vi linh hoạt, khi khởi động máy lần sau, máy sẽ hiển thị sẵn ở chế độ đó. Hãy kiểm tra cẩn thận chế độ này trước khi sử dụng,

Thông số kỹ thuật chính của hệ thống nội soi

• Điều chỉnh dữ liệu kỹ thuật của camera: (chế độ cho ống soi cứng)
• Kết nối thiết bị đã hoàn tất, ấn nút “MENU” trên panle trước, vào giao diện cài đặt.

Cài đặt dữ liệu trong phơi sáng

Điều chỉnh thông số của độ sáng và AGC: Độ sáng là 10, AGC là 10, vui lòng lấy thông số này làm tiêu chuẩn. Theo yêu cầu độ sáng của các hoạt động lâm sang khác nhau, khách hàng có thể điều chỉnh giá trị độ sáng một chút.

Cài đặt dữ liệu trong cân bằng trắng

Điều chỉnh thông số của độ tăng màu trong cân bằng trắng: AWB là khóa đẩy, độ tăng màu là 2, vui lòng lấy đây làm tiêu chuẩn. Theo lượng máu thu được trong hoạt động lâm sang, khách hàng có thể điều chỉnh giá trị tăng màu một chút.

Cài đặt dữ liệu hình ảnh

Điều chỉnh thông số Sharpness và Gamma trong hình ảnh: để xuất Sharpness là 15, Gamma là 0.65.

Cài đặt dữ liệu

Cài đặt dữ liệu cho hệ thống:

Cài đặt dữ liệu hệ thống

Điều chỉnh thông số hệ thống: tỷ lệ khung hình là 720_50P, vui lòng lấy đây làm tiêu chuẩn.

Chú ý

Những lưu ý khi sử dụng:

Bật nguồn

1. Vui lòng kiểm tra máy ảnh và phụ kiện theo danh sách đóng gói, đọc kỹ HDSD

b.Vui lòng kết nối dây đầu máy ảnh với giao diện máy ảnh

1. Vui lòng kết nối dây dẫn sáng với giao diện ánh sáng LED

d.Vui lòng cắm cáp nguồn vào “AC in”

1. Sau khi kiểm tra kết nối chính xác, vui lòng kết nối nguồn điện
2. Vui lòng bật nguồn, chuyển sang “-“, đèn báo nguồn sáng
3. Sau khi hình ảnh hiển thị bình thương, hãy xem hình ảnh bằng cách điều chỉnh các nút trên bảng điều khiển

Hướng dẫn

Vui lòng xoay núm, làm hình ảnh rõ ràng hơn bằng cách điều chỉnh tiêu điểm

1. Hãy đảm bảo rằng không có phích cắm điện bị lỏng, có thể bật nguồn sau khi kết nối tốt.
2. Vui lòng đặt hệ thống ở vị trí thích hợp để tránh thiết bị bị rơi và bị hỏng.
3. Vui lòng hệ thống tránh khỏi thiết bị gây nhiễu song mạnh.

Chú ý khi sử dụng

1. Hãy chắc chắn rằng dây cáp không bị xoắn, để tránh làm hỏng ảnh hưởng đến việc truyền ánh sáng
2. Vui lòng giữ khoảng thời gian từ 2 đến 3 giây giữa hai lần khởi động.
3. Trong tình huống bật nguồn, vui lòng không di chuyển hoặc lắc máy, không kết nối ngẫu nhiên hoặc tháo dỡ bất kỳ bộ phận nào của máy
4. Vui lòng đặt và sử dụng máy trong nhà sạch sẽ và thông thoáng, tránh đặt máy cùng với các thiết bị hóa học, điện từ, điện trường mạnh, v.v.
5. Bề mặt máy dễ hút bụi do tương tác tĩnh điện, khi vệ sinh sạch sẽ, vui lòng tắt nguồn trước và dùng bông mềm thấm nước, tránh làm xước bề mặt. Tắt nguồn trước và sử dụng bông thấm mềm, tránh trầy xước bề mặt
6. Vui lòng vệ sinh máy bằng bông mềm thấm nước và cồn etylic nếu có bụi trên ống kính máy ảnh
7. Vui lòng tránh chuyển nguồn thường xuyên, dễ làm hỏng nguồn. Tắt nguồn nếu không sử dụng máy, rút cáp nguồn và đậy nắp lại. Nếu không sử dụng trong thời gian dài, vui lòng làm sạch nó, cất vào hộp và bật và vận hành nó thường xuyên (nói chung, bật nó và hoạt động hàng tháng)
8. Việc thay thế các phụ kiện, chẳng hạn như cầu chì, chỉ có thể chọn F2.00AL của chúng tôi. Nếu máy nội soi bị lỗi chức năng, cấm mở máy, vui lòng liên hệ với để được bảo trì kịp thời.
9. Nếu nhiệt độ bề mặt máy trên 41 °C, vui lòng ngừng sử dụng và tiếp tục sử dụng sau khi làm mát, tránh bị bỏng.
10. Khi thay thế nguồn đèn LED, vui lòng đảm bảo thay thế bởi người có chuyên môn, nghiêm cấm những người không chuyên nghiệp, chỉ có thể chọn HT-M80W-001 của chúng tôi, đầu vào AC220V – 50Hz, công suất đầu ra ≤80VA.
11. Trước khi sử dụng, nên chọn bộ lọc ánh sáng phù hợp, tránh ánh sáng bức xạ năng lượng cao làm tổn thương mắt.
12. Việc lắp đặt và vận hành máy chỉ có thể vận hành bởi kỹ thuật viên y tế được đào tạo chính quy và có trình độ vận hành
13. Máy vi tính chỉ có thể được sử dụng cho hệ thống này, không thể được sử dụng cho máy khác, nếu không thiết bị hư hỏng không nằm trong phạm vi bảo hành của chúng tôi.
14. Máy được đóng gói bằng thùng carton hoặc vỏ gỗ, vui lòng tránh bị ảnh hưởng ẩm ướt, va chạm và đùn, nó có thể vận chuyển bằng đường hàng không, đường cao tốc và đường sắt.
15. Vui lòng kiểm tra xem camera nội soi và các phụ kiện có gây nguy hiểm cho an toàn không trước khi sử dụng mỗi lần, chẳng hạn như bề mặt gồ ghề, các cạnh sắc hoặc các chỗ lồi lõm.
16. Nhà cung cấp có thể cung cấp sơ đồ mạch, danh mục linh kiện thiết bị, số liệu và chi tiết hiệu chỉnh giúp kỹ thuật viên có năng lực thực hiện bảo trì máy theo yêu cầu của người sử dụng, nhà cung cấp chỉ định các phụ kiện và tài liệu có thể sử dụng được.
