Hệ thống nội soi tai mũi họng ống mềm Seesheen

Hệ thống nội soi tai mũi họng ống mềm SeeSheen là thiết bị y tế hiện đại, kết hợp dây nội soi ống mềm EN-1249 và bộ xử lý hình ảnh HV-3101, giúp bác sĩ chẩn đoán – điều trị hiệu quả.

👉 Trong bài viết này, Hoang Minh Med sẽ cùng bạn khám phá cấu tạo, thông số kỹ thuật và ưu điểm nổi bật của hệ thống nội soi video ống mềm SeeSheen.

Giới thiệu chung về hệ thống nội soi tai mũi họng ống mềm SeeSheen

Khái niệm về máy nội soi tai mũi họng ống mềm SeeSheen

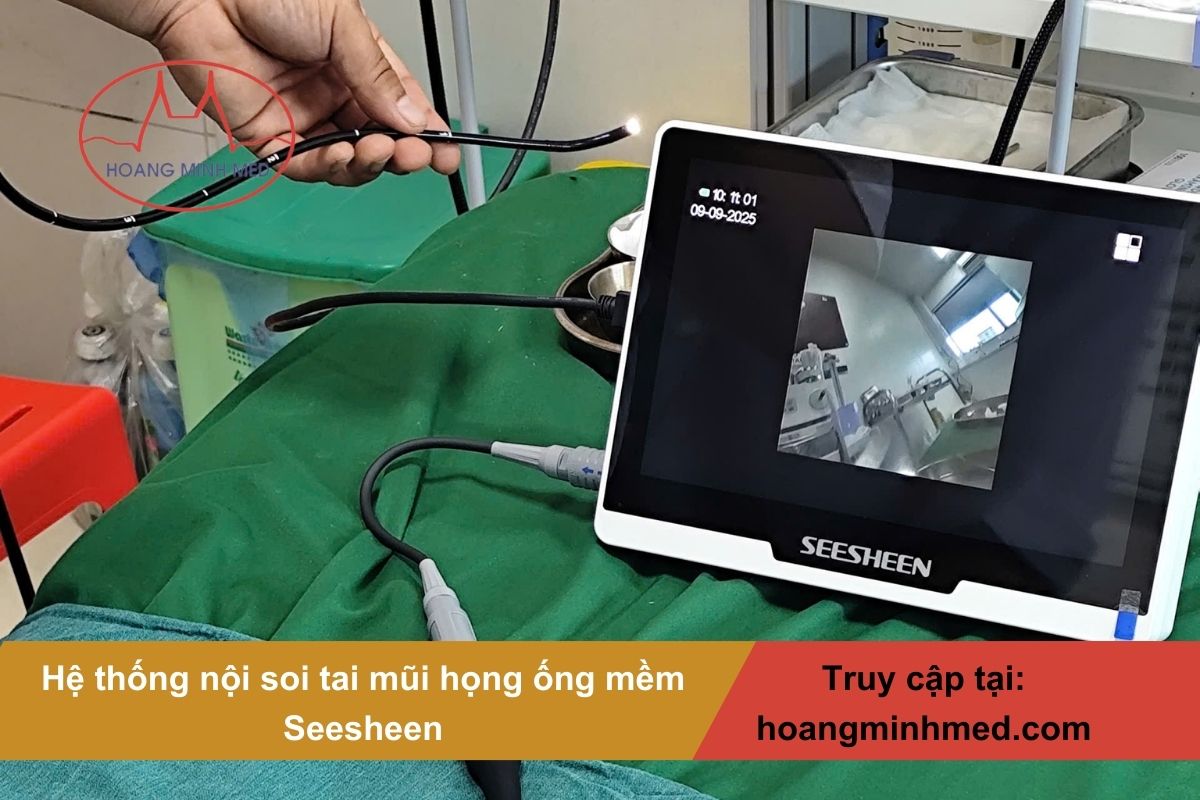

Hệ thống nội soi tai mũi họng ống mềm SeeSheen là thiết bị nội soi tai mũi họng bằng cách sử dụng dây soi mềm có gắn camera CMOS và nguồn sáng LED ở ngay đầu ống. Hình ảnh thu được truyền trực tiếp về bộ xử lý, hiển thị trên màn hình với độ phân giải cao.

So với nội soi ống cứng, nội soi tai mũi họng ống mềm có độ linh hoạt cao, dễ uốn cong theo cấu trúc giải phẫu, đặc biệt ở mũi xoang và thanh quản. Điều này giúp bác sĩ tiếp cận vùng quan sát tốt hơn, đồng thời mang lại cảm giác thoải mái, hạn chế đau cho bệnh nhân.

Vị thế thương hiệu Seesheen trong ngành nội soi y tế

Thành lập năm 2014, SeeSheen nhanh chóng khẳng định vị thế trong lĩnh vực nội soi y tế nhờ dòng nội soi di động không sợi quang. Với 400+ nhân sự, trong đó có 120+ nhà nghiên cứu, SeeSheen liên tục đổi mới và đã sở hữu gần 100 bằng sáng chế tính đến 2023.

Sản phẩm SeeSheen đã được cấp chứng nhận quốc tế và hiện diện tại hơn 2.600 bệnh viện trong nước cùng khoảng 100 quốc gia trên toàn cầu. Từ ENT, gây mê, ICU đến tiết niệu, tiêu hóa, thiết bị nội soi SeeSheen luôn được tin dùng nhờ chất lượng bền bỉ, hình ảnh sắc nét và dịch vụ kỹ thuật chuyên nghiệp.

Chính nhờ vậy, hệ thống nội soi tai mũi họng ống mềm SeeSheen được đánh giá cao cả về chất lượng lẫn chi phí vận hành.

Thông tin lưu hành sản phẩm tại Việt Nam

Cơ sở công bố: Công ty TNHH Đầu tư thương mại và dịch vụ kỹ thuật Hoàng Minh

Số công bố (số lưu hành): 250002688/PCBB-HN

Hệ thống nội soi video ống mềm – Dây nội soi tai mũi họng video ống mềm (Model: EN-1249)

Hệ thống nội soi video ống mềm – Bộ xử lý hình ảnh nội soi (Model: HV-3101)

Hãng sản xuất: Zhuhai SeeSheen Medical Technology Co.,Ltd

Xuất xứ: Trung Quốc

Tiêu chuẩn chất lượng: ISO 13485

Cấu tạo Hệ thống nội soi tai mũi họng ống mềm SeeSheen

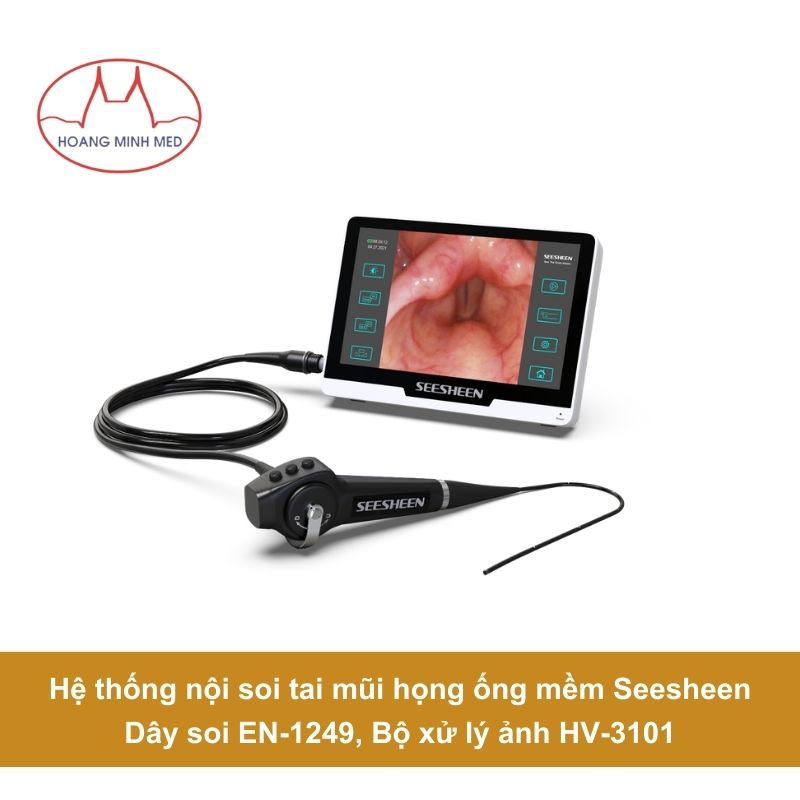

Cấu tạo của hệ thống nội soi video ống mềm SeeSheen gồm ống soi mềm EN-1249, bộ xử lý hình ảnh HV-3101 và các phụ kiện đi kèm.

Dây nội soi tai mũi họng ống mềm có kênh sinh thiết

Cấu tạo của dây soi tai mũi họng ống mềm gồm:

+ Nắp đậy chống nước: 1 cái

+ Van sinh thiết: 5 cái

+ Van hút: 2 cái

+ Chổi rửa lỗ sinh thiết: 1 cái

+ Chổi rửa kênh sinh thiết: 1 cái

+ Bộ kiểm tra rò rỉ: 1 cái

+ Bộ rửa kênh: 1 cái

Dây soi nội soi ống mềm EN-1249 là bộ phận quan trọng trong hệ thống nội soi tai mũi họng ống mềm SeeSheen, được thiết kế hiện đại để hỗ trợ bác sĩ thao tác dễ dàng, hình ảnh rõ nét và an toàn cho bệnh nhân.

1. Van hút: Giúp loại bỏ dịch tiết hoặc mảnh vụn cản trở tầm nhìn, đảm bảo hình ảnh nội soi luôn trong sáng và ổn định.

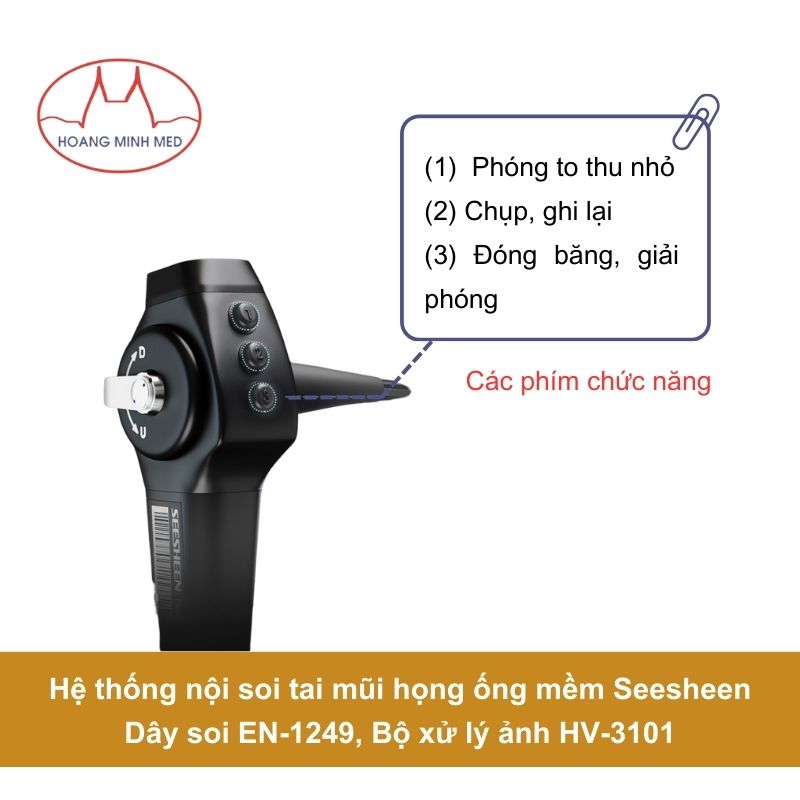

2. Nút điều khiển (3 nút): Cho phép thay đổi kích thước hình ảnh, chụp ảnh, quay video hoặc đóng băng hình ảnh ngay trên máy nội soi video ENT, hỗ trợ bác sĩ linh hoạt trong quá trình thăm khám.
3. Điều khiển góc uốn: Bằng thao tác xoay tay cầm, đầu soi có thể uốn cong linh hoạt theo hướng lên hoặc xuống, phù hợp với cấu trúc hẹp và sâu trong mũi, họng, thanh quản.
4. Lỗ hút: Dùng để lắp van hút khi vận hành và kết nối đầu nối máy tiệt trùng trong quá trình khử khuẩn. Bộ phận này duy trì an toàn vô trùng trong mọi lần sử dụng.
5. Dây cáp mềm: Kết nối phần vận hành với bộ xử lý, bọc cao su mềm, dễ vệ sinh và bền bỉ trong môi trường lâm sàng.
6. Van sinh thiết: Được gắn vào lỗ sinh thiết, có tác dụng giữ độ kín khí trong ống hút. Thiết kế này giúp dây soi tai mũi họng EN-1249 vừa duy trì hiệu quả hút, vừa hỗ trợ lấy mẫu mô khi cần.
7. Lỗ sinh thiết: Cho phép lắp phụ kiện nội soi và van sinh thiết. Bác sĩ có thể đưa dụng cụ lấy mẫu mô hoặc tiêm thuốc trực tiếp qua lỗ này, mở rộng phạm vi ứng dụng của hệ thống nội soi tai mũi họng ống mềm SeeSheen.
8. Đầu nối điện: Kết nối với nắp chống nước để bảo vệ thiết bị trong quá trình khử trùng, đồng thời duy trì giao diện đầu vào video ổn định, truyền tín hiệu rõ nét từ dây soi đến bộ xử lý hình ảnh.
9. Nắp chống nước: Được lắp trước khi khử trùng hoặc thử nghiệm độ kín. Nắp chống nước bảo vệ tay cầm khỏi tác động của hóa chất và khí tiệt trùng, giúp kéo dài tuổi thọ máy.
10. Phần uốn cong: Nằm ở đầu dây soi, có thể điều chỉnh góc quan sát bằng tay cầm điều khiển góc. Thiết kế này giúp hệ thống nội soi tai mũi họng ống mềm SeeSheen tiếp cận tốt các vị trí khó trong mũi, họng, thanh quản.
11. Đầu tip: Tích hợp cảm biến hình ảnh CMOS và nguồn sáng LED, đồng thời là đầu ra lỗ hút. Đầu tip là “con mắt” của dây soi, quyết định chất lượng hình ảnh, cần được giữ sạch và tránh va đập.

Bộ xử lý hình ảnh nội soi

Cấu tạo của bộ xử lý hình ảnh nội soi ống mềm SeeSheen bao gồm:

+ Dây nguồn: 1 cái

+ Bộ chuyển đổi nguồn: 1 cái

+ Thẻ TF 64GB: 1 cái

+ Đầu đọc thẻ SD: 1 cái

+ Cáp HDMI-DVI: 1 cái

+ Cáp BNC-BNC: 1 cái

Bộ xử lý hình ảnh HV-3101 là trung tâm điều khiển của hệ thống nội soi tai mũi họng ống mềm SeeSheen, giúp xử lý và hiển thị hình ảnh từ dây soi ống mềm EN-1249. Thiết bị được thiết kế gọn nhẹ, dễ thao tác, với đầy đủ 15 bộ phận chính:

1. Màn hình LCD: Hiển thị hình ảnh nội soi rõ nét cùng các nút cảm ứng, đồng thời cung cấp thông tin về thời gian và dung lượng pin.
2. Đèn báo nguồn: Giúp nhận biết trạng thái nguồn điện. Khi kết nối nguồn ngoài, đèn sẽ sáng; khi ngắt nguồn, đèn sẽ tắt.
3. Thẻ SD: Dung lượng lớn, dùng để lưu trữ ảnh và video nội soi.
4. Nút nguồn: Dùng để bật/tắt màn hình.
5. Giá đỡ màn hình: Có thể mở ra để dựng màn hình trên mặt phẳng, hoặc gấp lại khi vận chuyển.
6. Giao diện nguồn: Kết nối bộ chuyển đổi DC 12V, cấp nguồn cho bộ xử lý hình ảnh. Lưu ý: không dùng điện áp cao hơn để tránh hỏng hóc thiết bị.
7. Giao diện đầu vào video: Kết nối với dây soi nội soi ống mềm qua đầu nối hàng không, truyền tín hiệu hình ảnh trực tiếp.
8. Bộ chuyển đổi: Chuyển đổi tín hiệu từ camera thành tín hiệu đầu ra CVBS.
9. Giao diện đầu vào: Kết nối trực tiếp với cáp ống soi SeeSheen.
10. Công tắc nhả: Dùng để tháo kết nối giữa bộ chuyển đổi và dây soi nội.
11. Giao diện đầu ra: Truyền tín hiệu hình ảnh đến thiết bị hiển thị bên ngoài.
12. Bộ đổi nguồn: Nguồn điện DC 12V, vừa cấp điện cho bộ xử lý vừa sạc pin bên trong, đảm bảo vận hành liên tục nhiều giờ.
13. Cáp chuyển đổi video: Giúp kết nối ống mềm nội soi tai mũi họng với bộ xử lý, truyền hình ảnh từ dây nội soi ống mềm đến màn hình LCD.
14. Giao diện đầu ra CVBS: Xuất tín hiệu định dạng CVBS qua cổng BNC, hiển thị hình ảnh trên thiết bị ngoài. Có thể chọn chế độ qua phím <AV>.
15. Giao diện xuất video HDMI: Xuất tín hiệu hình ảnh chuẩn HDMI, độ phân giải cao, cho phép kết nối với màn hình ngoài đạt chuẩn y tế IEC 60601/60950/62368.

Thông số kỹ thuật chi tiết của hệ thống nội soi video ống mềm SeeSheen

So với các thiết bị cùng phân khúc, hệ thống nội soi tai mũi họng ống mềm SeeSheen nổi bật với hình ảnh sắc nét, cấu tạo bền bỉ và chi phí hợp lý hơn.

Dưới đây là chi tiết thông số dây nội soi ống mềm EN-1249 và bộ xử lý hình ảnh HV-3101 – hai thành phần quan trọng quyết định hiệu quả chẩn đoán lâm sàng.

Đặc điểm ưu việt

Dây nội soi video ống mềm EN-1249:

• Tích hợp cảm biến CMOS và nguồn sáng LED ngay tại đầu ống, cho hình ảnh rõ nét, trung thực.
• Thiết kế không dùng sợi quang giúp dây soi bền bỉ, dễ bảo trì và giảm chi phí sử dụng.
• Các nút chức năng cho phép phóng to – thu nhỏ, chụp ảnh, quay video, dừng hình thuận tiện cho bác sĩ.

Bộ xử lý hình ảnh HV-3101:

• Trang bị màn hình cảm ứng 10.1 inch với độ phân giải cao, dễ thao tác và quan sát chi tiết.
• Thiết bị hỗ trợ quay – chụp – phát lại hình ảnh, đồng thời cho phép điều chỉnh độ sáng LED, tỷ lệ hình ảnh đầu ra và cân bằng trắng, mang lại trải nghiệm trực quan, chuyên nghiệp.

Thông số dây nội soi ống mềm EN-1249

• Đường kính thân ống soi: 4.8 mm
• Đường kính đầu ống soi: 5.2 mm
• Kênh sinh thiết: 2.0 mm
• Chiều dài làm việc: 300 mm
• Trường nhìn: 90°
• Độ sâu trường ảnh: 3 – 50 mm
• Khả năng uốn cong (lên/xuống): 130°/130°

👉 Với trường nhìn rộng và kênh sinh thiết tiện dụng, dây soi mềm EN-1249 giúp bác sĩ chẩn đoán tổn thương thanh quản, phẫu thuật ung thư hạ họng và trên thanh quản, quan sát hình thái và khả năng vận động của thanh quản, độ nhạy của phản xạ ho.

Thông số bộ xử lý hình ảnh HV-3101

• Màn hình cảm ứng: 10.1 inch
• Độ phân giải: 1280 × 800
• Đầu ra hình ảnh: HDMI + AV
• Pin: Có thể sạc lại, hỗ trợ 4 giờ làm việc liên tục
• Thẻ nhớ: SD 64GB, có thể tháo rời

👉 Bộ xử lý HV-3101 không chỉ mang lại hình ảnh sắc nét mà còn đảm bảo tính cơ động nhờ pin sạc tích hợp, dung lượng lưu trữ lớn và khả năng kết nối đa dạng. Đây là mảnh ghép quan trọng giúp hoàn thiện hệ thống nội soi ENT ống mềm SeeSheen.

Ưu điểm nổi bật của hệ thống nội soi tai mũi họng ống mềm SeeSheen

Dưới đây là những điểm mạnh giúp SeeSheen được lựa chọn như một giải pháp nội soi video ống mềm tối ưu cho phòng khám, bệnh viện cũng như đơn vị y tế chuyên sâu.

Công nghệ CMOS + LED không sợi quang của SeeSheen – bền bỉ & tiết kiệm chi phí

• SeeSheen sử dụng công nghệ không dùng sợi quang truyền thống. Điều này giúp sản phẩm ít bị hỏng, ít cần bảo trì so với các sản phẩm fiber-scope của Olympus, Pentax hay Fujifilm, vốn dễ hỏng sợi quang khi uốn hay khử trùng nhiều lần.
• Nguồn sáng LED tích hợp ngay đầu dây soi giúp ánh sáng mạnh, đồng đều; kết hợp cảm biến CMOS giúp hình ảnh sắc nét, tương phản tốt – trong khi nhiều sản phẩm ống cứng vẫn phụ thuộc vào hệ thống nguồn sáng ngoài hay ánh đèn halogen.

Thiết kế dây soi ENT ống mềm SeeSheen linh hoạt & nhỏ gọn

• Seesheen có nhiều model nội soi ống mềm với đường kính nhỏ, uốn cong lên/xuống (~130°/130°), trường nhìn rộng (90°), kết hợp kênh sinh thiết 2.0mm giúp dễ dàng đi qua các đường mũi/họng/khí quản nhỏ mà ít gây khó chịu cho bệnh nhân.

Chi phí đầu tư & hỗ trợ sau bán hàng

• So với các thương hiệu cao cấp như Olympus hay Pentax, SeeSheen có giá thành đầu vào thấp hơn với tính năng tương đương—do tối ưu thiết kế không sợi quang, sản xuất tại Trung Quốc, đạt chứng nhận quốc tế, giảm chi phí vật liệu và vận chuyển.
• Chính sách bảo hành, phụ kiện dễ thay thế, dịch vụ hỗ trợ kỹ thuật tốt từ nhà sản xuất và nhà phân phối (Hoang Minh Med) giúp giảm chi phí vận hành lâu dài. Thiết bị dễ bảo trì, lỗi thường gặp do sợi hoặc nguồn sáng ít khi xảy ra.

Hướng dẫn sử dụng và bảo quản hệ thống nội soi ENT ống mềm

Để đảm bảo hiệu quả chẩn đoán và kéo dài tuổi thọ thiết bị, bác sĩ cần tuân thủ đúng quy trình sử dụng và bảo quản hệ thống nội soi tai mũi họng ống mềm SeeSheen dưới đây.

Chống chỉ định sản phẩm

Hệ thống nội soi ống mềm video SeeSheen không được khuyến nghị sử dụng trong các trường hợp sau:

• Bệnh nhân viêm cấp tính đường hô hấp trên hoặc có tình trạng khó thở.
• Bệnh nhân có tổn thương tim hoặc phổi nặng.
• Bệnh nhân bị phù nề hoặc tụ máu đường hô hấp trên.
• Trường hợp hẹp đường hô hấp trên bất thường, cần đặc biệt thận trọng trước khi tiến hành.

Những chống chỉ định này giúp bảo đảm an toàn cho bệnh nhân và hạn chế biến chứng trong quá trình nội soi.

Hướng dẫn vận hành dây nội soi ống mềm EN-1249

Bước 1: Chuẩn bị thiết bị

• Kết nối dây soi tai mũi họng ống mềm với bộ xử lý hình ảnh, kiểm tra hình ảnh hiển thị rõ ràng trên màn hình LCD.
• Đảm bảo dây soi, phụ kiện và đầu tip trong tình trạng bình thường.

Bước 2: Đặt dây soi

Bước 2.1. Đưa dây soi vào cơ thể

• Cầm phần vận hành bằng tay trái, vận hành nút chức năng bằng ngón trỏ cái, điều khiển góc bằng ngón cái trái và thao tác thân ống bằng tay phải.
• Nếu cần, có thể sử dụng chất bôi trơn y tế hòa tan trong nước ở phần dây soi đưa vào cơ thể để giảm ma sát.
• Khi bệnh nhân có nguy cơ cắn vào ống, nên đặt miếng lưỡi dẫn hướng hoặc khối cắn vào giữa răng trên và dưới, với cạnh ngoài hướng ra ngoài miệng.
• Trước khi thực hiện, cần kiểm tra kích thước khoang mũi và đường kính phần thân ống soi để đảm bảo phù hợp với bệnh nhân. Khi đưa vào qua đường mũi hoặc miệng, cần quan sát trực tiếp trên màn hình.
• Nếu gặp lực cản hoặc bệnh nhân cảm thấy đau, phải dừng ngay để tránh chấn thương.

Bước 2.2. Uốn cong và quan sát

• Điều chỉnh tay cầm để uốn cong đầu tip theo nhu cầu quan sát.
• Không tác động lực quá mạnh tránh hỏng dây điều khiển.

Bước 2.3. Hút hoặc tiêm rửa

Quy trình tiêm:

1. Đảm bảo đã lắp nút hút đúng vị trí.
2. Mở nắp sinh thiết, đưa kim tiêm vào lỗ tiêm chắc chắn.
3. Đẩy chốt kim tiêm để bơm dung dịch rửa vào.

Thao tác hút: Nhấn van hút để loại bỏ dịch thừa, máu hoặc cặn bã cản trở tầm nhìn. Hình ảnh quan sát sẽ được làm sạch ngay trên màn hình.

Bước 3: Sử dụng phụ kiện

Bước 3.1. Lắp phụ kiện vào dây soi tai mũi họng ống mềm

1. Chọn các phụ kiện đi kèm với thiết bị này.
2. Giữ nguyên cần điều khiển góc lên/xuống.
3. Xác nhận đầu phụ kiện đã được đóng và cho vào vỏ, sau đó từ từ đưa phụ kiện theo chiều dọc vào lỗ kênh dụng cụ.
4. Giữ phụ kiện cách lỗ mở kênh dụng cụ 4 cm và đưa phụ kiện từ từ theo chiều thẳng đứng vào lỗ mở kênh dụng cụ trong khi quan sát hình ảnh của bộ xử lý hình ảnh.

Bước 3.2. Vận hành phụ kiện

Bước 3.3. Rút phụ kiện ra

• Khi rút phụ kiện, dịch hoặc chất thải có thể bắn ra; nên che bằng gạc vô trùng để tránh lây nhiễm.
• Không tháo khi đầu phụ kiện còn mở hoặc nhô ra khỏi vỏ để tránh gây thương tích hoặc hỏng thiết bị.
• Luôn kéo phụ kiện chậm rãi, theo hướng thẳng đứng để tránh làm hỏng kênh soi và hạn chế rò rỉ dịch.
• Nếu khó rút ra, cần đóng hoặc thu phụ kiện vào vỏ, sau đó vừa quan sát trên màn hình vừa rút cả dây soi và phụ kiện ra một cách cẩn thận.

Bước 3.4. Sử dụng bơm tiêm (nếu cần)

• Cắm chặt ống tiêm chứa dung dịch rửa (như nước muối) vào lỗ kênh kẹp, ấn đầu kim xuống để tiêm dung dịch.
• Sau khi lắp, từ từ kéo cần đẩy để hút dung dịch rửa ra, đảm bảo làm sạch kênh soi.

Bước 4: Rút dây soi

• Quan sát màn hình khi rút ra, không dùng lực mạnh nếu gặp trở ngại.
• Sau khi kết thúc, tắt bộ xử lý và vệ sinh thiết bị đúng quy trình.

Hướng dẫn vận hành bộ xử lý hình ảnh HV-3101

Bước 1: Kiểm tra và lắp, kết nối

1. Kiểm tra và lắp thẻ SD
2. Kiểm tra và kết nối dây bộ chuyển đổi video
3. Kiểm tra và kết nối bộ chuyển đổi
4. Kiểm tra và kết nối nguồn
5. Kiểm tra bộ xử lý hình ảnh

Bước 2: Lắp đặt, kiểm tra và sạc pin tích hợp

Bước 3: Kiểm tra toàn diện bộ xử lý hình ảnh SeeSheen HV-3101

Bước 4: Kết nối các thiết bị phù hợp

Địa chỉ mua hệ thống nội soi tai mũi họng ống mềm SeeSheen chính hãng tại Việt Nam

Hoang Minh Med – Nhà phân phối ủy quyền máy nội soi tai mũi họng ống mềm SeeSheen tại Việt Nam

Hoang Minh Med thành lập từ năm 2016, hiện là đơn vị nhập khẩu, phân phối chính thức hệ thống nội soi tai mũi họng ống mềm SeeSheen tại Việt Nam.

Hoàng Minh có năng lực và kinh nghiệm cung cấp đa dạng thiết bị y tế cho các bệnh viện, phòng khám trên toàn quốc như máy nội soi tai mũi họng, ống soi cứng, ống soi mềm,… đồng thời hợp tác với hàng chục đối tác uy tín quốc tế.

Sản phẩm đều có giấy phép lưu hành hợp pháp (250002688/PCBB-HN) và hồ sơ nhập khẩu đầy đủ (giấy chứng nhận xuất xứ ℅, giấy chứng nhận chất lượng C/Q, tờ khai hải quan,…) đảm bảo minh bạch nguồn gốc.

Chính sách giao hàng – bảo hành – hỗ trợ kỹ thuật

• Giao hàng nhanh chóng: hai chi nhánh hoạt động ở TP. Hà Nội và TP. Hồ Chí Minh cùng mạng lưới phân phối của Hoang Minh Med phủ khắp cả nước, đáp ứng nhu cầu lắp đặt tại hơn 20 tỉnh thành.
• Bảo hành chính hãng 12 tháng kèm dịch vụ sửa chữa sau bán hàng. Hoang Minh Med duy trì tỷ lệ xử lý yêu cầu kỹ thuật trong vòng 48 – 72 giờ với khách hàng bệnh viện.
• Hỗ trợ kỹ thuật chuyên sâu: đội ngũ kỹ sư được đào tạo trực tiếp bởi hãng Seesheen, luôn sẵn sàng hướng dẫn vận hành và đào tạo nhân viên y tế tại chỗ.

Ưu thế khi mua hàng tại Hoang Minh Med

• Kinh nghiệm triển khai thực tế: Thiết bị nội soi mềm SeeSheen đã được đưa vào sử dụng thực tiễn tại phòng khám, bệnh viện chuyên khoa ENT.
• Chi phí đầu tư tối ưu: giá thành hợp lý, tiết kiệm 30%-70% so với các thương hiệu Olympus, Pentax, Fujifilm mà vẫn đảm bảo chất lượng hình ảnh chẩn đoán.
• Hậu mãi lâu dài: Hoang Minh Med cam kết đồng hành cùng bệnh viện trong suốt vòng đời thiết bị, với tỷ lệ khách hàng tái mua và nâng cấp thiết bị trên 70%.

Hệ thống nội soi tai mũi họng ống mềm SeeSheen mang đến giải pháp nội soi ENT hiệu quả, chi phí hợp lý và dịch vụ hậu mãi toàn diện. Liên hệ Hoang Minh Med – Hotline 0989863796 để nhận tư vấn chi tiết và báo giá ưu đãi nhất hôm nay.
