CẤU TẠO CƠ BẢN CỦA MÁY SIÊU ÂM

Tác giả: Mai Khắc Trường Ngày đăng: 28/06/2021

Công nghệ siêu âm đã thay đổi mạnh mẽ trong những thập kỷ qua cho phép chúng thu nhỏ lại trong thiết kế và sản xuất máy siêu âm, ngày nay bao gồm loại máy xách tay nhỏ gọn hoặc dòng máy cap cấp để thực hiện các nghiên cứu siêu âm rất phức tạp. Điều quan trọng cần lưu ý trước khi mua máy siêu âm, bạn nên hiểu rõ cấu tạo của máy, mục đích y tế được dự định sử dụng của máy cũng như ai sẽ là người vận hành máy siêu âm cùng với môi trường sử dụng và bảo dưỡng máy như thế nào. Trong khuôn khổ bài viết này, tác giả sẽ giải đáp một cách tổng quan và cơ bản về cấu tạo máy siêu âm để các độc giả có thể hiểu rõ về các bộ phận từ đó sẽ có phương hướng để xác định dòng máy siêu âm phù hợp với yêu cầu.

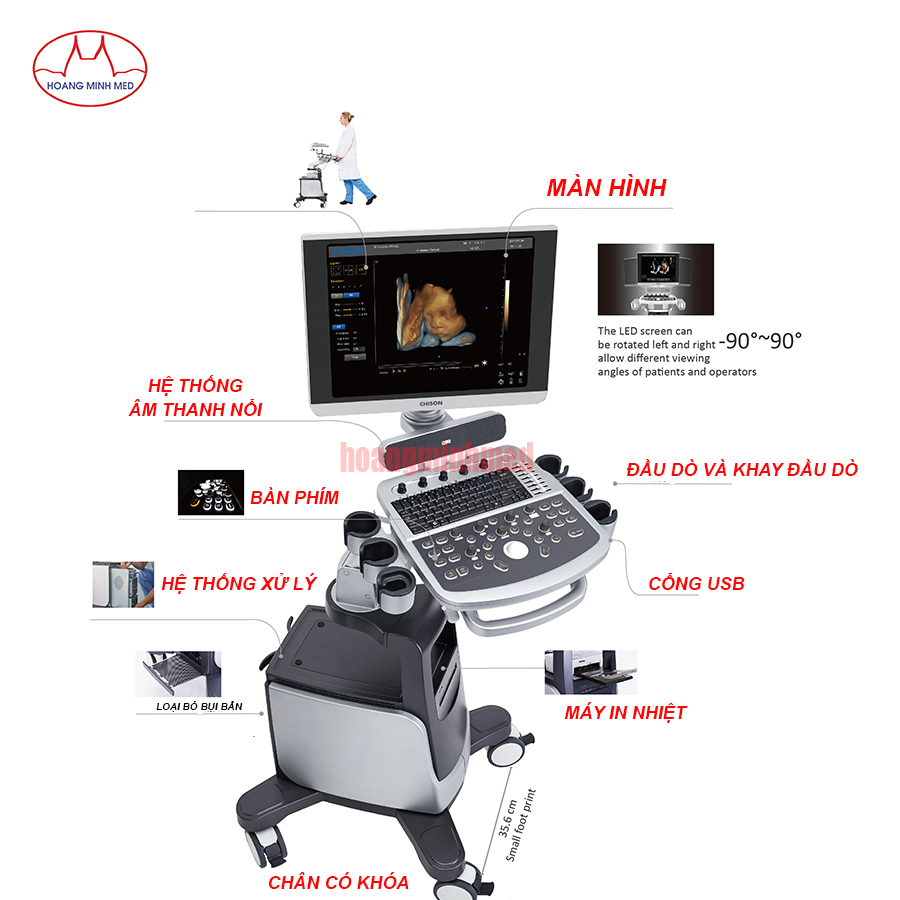

1. Màn hình: Hiển thị hình ảnh từ dữ liệu siêu âm được xử lý bởi CPU. Màn hình có thể là đen trắng (siêu âm 2D) hoặc màu, tùy thuộc vào kiểu máy siêu âm

2. Máy in: có chức năng in hình ảnh từ dữ liệu được hiển thị. Nhiều loại máy siêu âm sẽ hỗ trợ máy in nhiệt được sử dụng để chụp bản sao cứng của hình ảnh từ màn hình.

3. Bàn phím: Máy siêu âm tích hợp bàn phím và có thể là thêm con trỏ chẳng hạn như bi xoay. Thiết bị này cho phép người vận hành thêm ghi chú và thực hiện các phép đo từ dữ liệu

4. Hệ thống lưu trữ: Dữ liệu/hình ảnh đã được xử lý có thể được lưu trữ trong hệ thống lưu trữ như đĩa cứng, đĩa mềm, đĩa compact hoặc đĩa video kỹ thuật số. Thông thường, kết quả siêu âm của bệnh nhân được lưu trên đĩa mềm và được lưu cùng với hồ sơ bệnh án của bệnh nhân.

5. Hệ thống xử lý CPU: đây là bộ não của máy siêu âm. Về cơ bản là một một dạng hệ thống chứa bộ vi xử lý, bộ nhớ, bộ khuếch đại và nguồn cung cấp năng lượng cho bộ vi xử lý và đầu dò. CPU gửi các dòng điện tới đầu dò để phát ra sóng siêu âm, đồng thời nhận các xung điện từ phản xạ trở lại. CPU thực hiện phân tích tất cả các phép tính liên quan đến việc xử lý dữ liệu. Khi dữ liệu thô được xử lý, CPU sẽ tạo hình ảnh trên màn hình, và nó cũng có thể lưu trữ dữ liệu hình ảnh đã xử lỹ trên đĩa.

6. Đầu dò: Đây là bộ phận vô cùng quan trọng của máy siêu âm, có giá trị vô cùng cao đôi khi là ngang cả với máy. Vậy nên quả thật đầu dò là một trong những yếu tố quyết định khi lựa chọn mua máy siêu âm.

Đầu dò có nhiệm vụ phát sóng siêu âm và thu sóng phản xạ lại. Thông qua một lớp mỏng gel dẫn điện và đặt trực tiếp lên da phần trên của bộ phần cần chẩn đoán, nó phát ra sóng siêu âm và gel sẽ đảm bảo rằng các sóng được truyền qua da một cách trơn tru. Sóng siêu âm được phản xạ bởi các cấu trúc khác nhau mà nó gặp phải từ đó hiển thị hình ảnh trên giao diện màn hình.



– Cấu tạo cơ bản của một đầu dò siêu âm:

+ Tinh thể gốm quyết định tần số của đầu dò siêu âm. Tinh thể càng mỏng, bước sóng càng ngắn, tần số càng lớn. Ngày nay với sự phát triển của công nghệ vật liệu tổng hợp, các đầu dò không chỉ có một tần số mà có dải từ 2 đến 8 tần số.

+ Các điện cực áp vào 2 mặt của tinh thể áp điện.

Một số đầu dò siêu âm có giá trị cao có thể kể đến như các loại đầu dò tim của máy siêu âm Doppler màu hoặc đầu dò khối của máy siêu âm màu 3D, 4D. Một số loại đầu dò siêu âm đặt bên trong:

  • đầu dò nội âm đạo, để sử dụng trong âm đạo để quan sát tử cung và buồng trứng

  • đầu dò nội trực tràng, để sử dụng trong trực tràng và tuyến tiền liệt

  • đầu dò qua thực quản, đi qua cổ họng của bệnh nhân để sử dụng trong thực quản, thu hình ảnh của tim

  • Một số đầu dò rất nhỏ có thể được đặt vào cuối ống thông và đưa vào mạch máu để kiểm tra thành mạch máu.



Hiện nay, Hoàng Minh Med nhập khẩu và phân phối chính hãng máy siêu âm thương hiệu CHISON với giá cả hợp lý, phân phối nhiều dòng, chi phí từ thấp đến cao cho các tính năng dòng máy. Khách hàng có thể yên tâm lựa chọn với đầy đủ giấy tờ Chứng nhận xuất xứ hàng hóa (CO), Chứng nhận chất lượng (CQ), Tờ khai Hải Quan được cung cấp. Ngoài ra, các giấy tờ khác như Giấy phép nhập khẩu,... nếu khách hàng cần.
